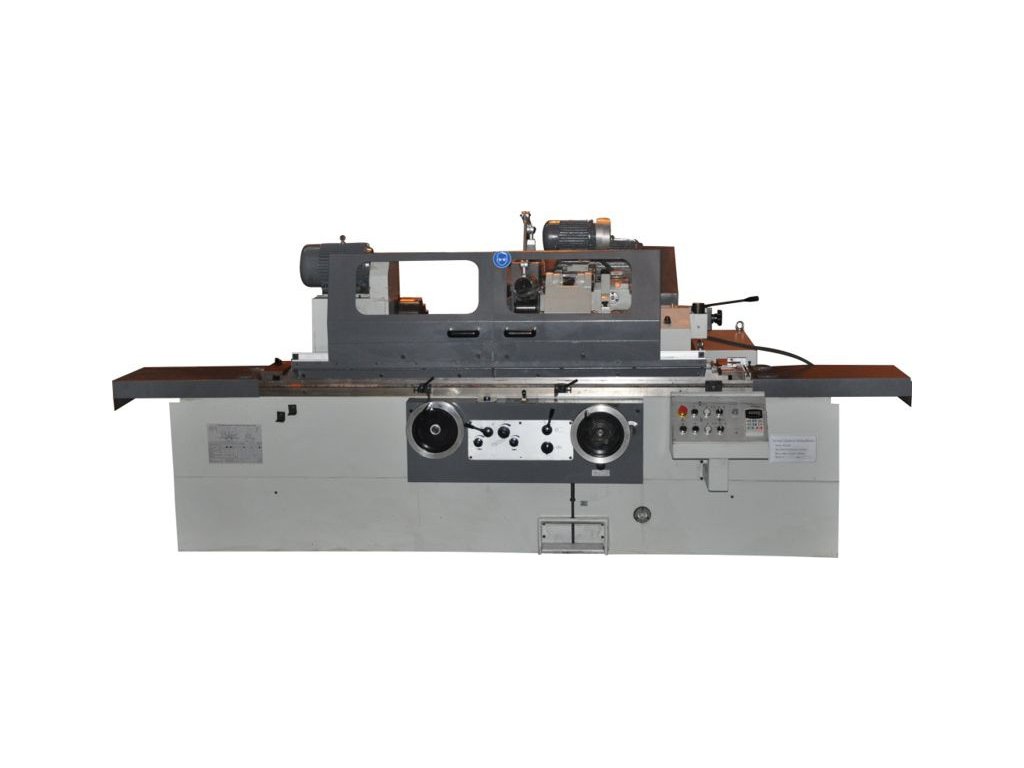

PBK-1000 - Bruska na kulato
Kód: 25012005Detailní popis produktu
Vysoce přesná bruska na kulato pro vnitřní a vnější opracování. Brusné vřeteno je uloženo v tří segmentových kluzných ložiskách, která jsou nastavitelná. Hydrodynamické uložení hlavního vřetena vytváří olejový film mezi ložiskem a vřetenem, který minimalizuje vibrace při nejvyšší přesnosti a kvalitě povrchu.
- Přesnost převzata podle ISO pro hrotové brusky
- Čas setrvání na konci pohybu stolu lze nastavit
- Stůl je bohatě dimenzován, může se natáčet ve 2 směrech
- Všechna třecí místa jsou automaticky mazána pomocí mazací pumpy
- Otáčky brusného kotouče, krok a rychlost posuvu a také hloubku záběru lze nastavit na požadovanou hodnotu
- Tuhost strojů umocňuje dvoustěnný nosný sloup a robustní litinové části
- Přesně seřízená vřetenová hlava a stabilní support pro dosažení nejlepších výsledků při různých aplikacích
- Pohyb je prováděn ručně kolečkem nebo automaticky hydraulickým posuvem v podélném směru
- Robustní vřetenovou hlavu lze vychýlit doleva a doprava o 30°
- Čas setrvání na konci pohybu stolu lze nastavit
- Se zařízením pro vnitřní broušení a se zápichovou automatikou
- Rohatkový přísuv umožňuje pomocí nulového dorazu opakovaný přísuv, aniž by bylo nutné sledovat stupnici posuvu
Základní příslušenství:
- Polohové ukazatele ve dvou osách
- Zařízení pro vnitřní broušení
- Otevřená luneta
- Uzavřená luneta
- Tříčelisťové sklíčidlo
- Systém chlazení chladící kapalinou
- Orovnávač brusných kotoučů
- Stav vyvážení
- Vyvažovací trn
- Měřící deska
- Objímka brusných kotoučů
- Brusný kotouč
- Středící hrot
- Přední a zadní ochranný kryt
- Unašeč
- Ovládací nástroj
- Provozní návod
- Přejímací protokol
Doplňkové parametry
| Kategorie: | Brusky na kulato |
|---|---|
| Záruka: | 2+1=3 |
| Pracovní prostor: | |
| Výška hrotů: | 180 mm |
| Broušená délka (max.): | 1 000 mm |
| Obrobek - hmotnost mezi hroty (max.): | 150 kg |
| Dráha pojezdu - osa Z: | 1 000 mm |
| Dráha pojezdu brusné hlavy: | 246 mm |
| Vnitřní průměr pro broušení s lunetou: | 35 - 100 mm |
| Vnitřní průměr pro broušení bez lunety: | 30 - 100 mm |
| Hloubka při vnitřním broušení: | 125 mm |
| Plynulý posuv stolu: | 0,1 - 4 m/min. |
| Rozsah naklápění stolu (max.): | +3 / -7 ° |
| Dopravení brusných koutočů (min.): | 0,0025 mm |
| Obvodové rychlosti: | 35 m/s |
| S pevnou lunetou: | 60 mm |
| Průměr sklíčidla: | 200 mm |
| Vřeteník: | |
| Otáčky pracovního vřetena: | 25 - 220 /min. |
| Rozsah naklápění pracovního vřeteníku: | 90 ° |
| Kužel pracovního vřetena: | Mk IV |
| Vřeteník brusky: | |
| Počet otáček brusného vřetena: | 1 670 /min. |
| Počet otáček vřetena pro vnitřní Broušení: | 10 000 /min. |
| Rozsah naklápění brusného vřeteníku: | +/- 30 ° |
| Posuv: | |
| Posuv na otáčku ručního kolečka - osa X: | 0,5 mm |
| Posuv na jednu otáčku ručního kolečka - Osa Z: | 2 mm |
| Posuv na dílek stupnice - osa X: | 0,0025 mm |
| Posuv na dílek stupnice - osa Z: | 0,01 mm |
| Koník: | |
| Kužel koníku: | Mk IV |
| Zdvih pinoly koníku: | 30 mm |
| Přizpůsobení rychloposuvu: | 50 mm |
| Přesnosti: | |
| Obvodová házivost: | 0,003 mm |
| Válcová odchylka: | 0,006 mm |
| Drsnost: | <=0,32 µm Ra |
| Výkony pohonů: | |
| Výkon pohonu stroje: | 9 kW |
| Výkon motoru brusného vřetena: | 5,5 kW |
| Výkon motoru pracovního vřetena: | 1,5 kW |
| Výkon motoru hydraulického čerpadla: | 0,75 kW |
| Výkon motoru čerpadla chladící kapaliny: | 0,12 kW |
| Rozměry a hmotnosti: | |
| Rozměry brusných kotoučů: | 400 x 50 x 203 mm |
| Rozměry obtah. brousku při vnitř. broušení (max.): | 50 x 25 x 13 mm |
| Rozměry obtah. brousku při vnitř. broušení (min.): | 17 x 20 x 6 mm |
| Rozměry stroje: | 3 605 x 1 810 x 1 515 mm |
| Příkon: | 9 kW |
